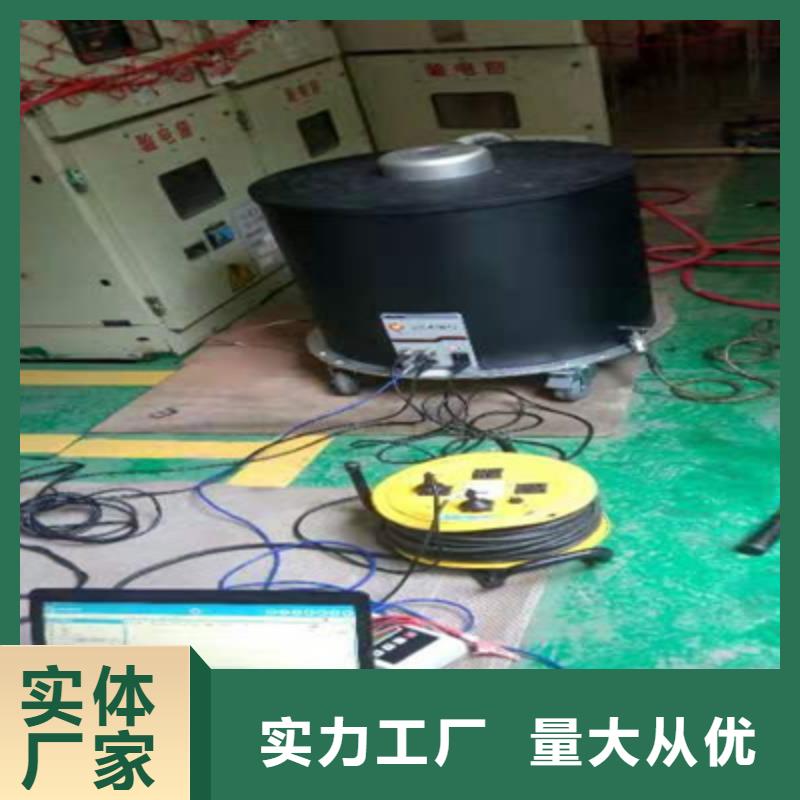

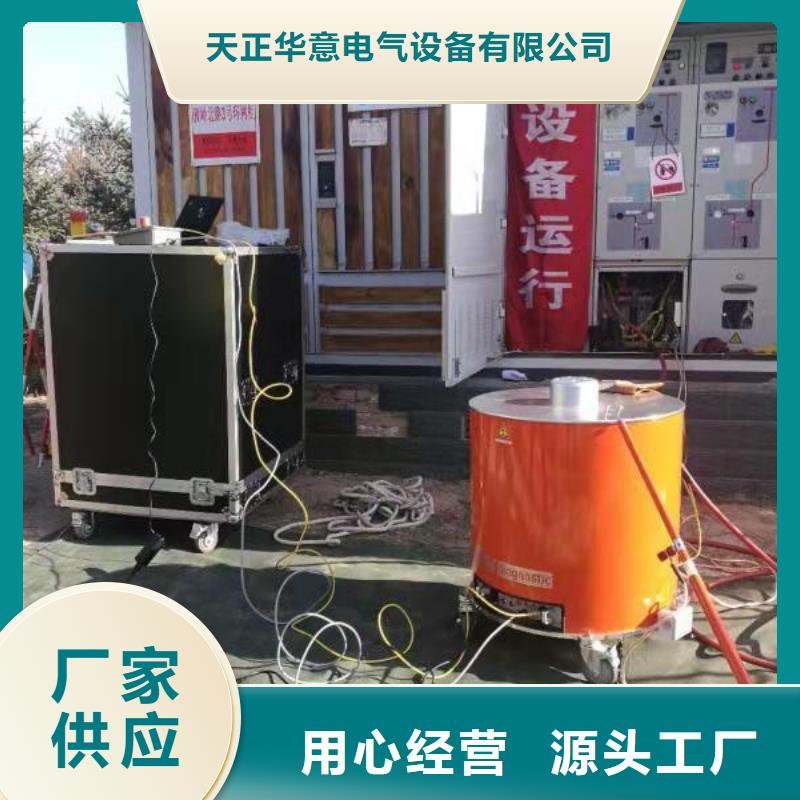

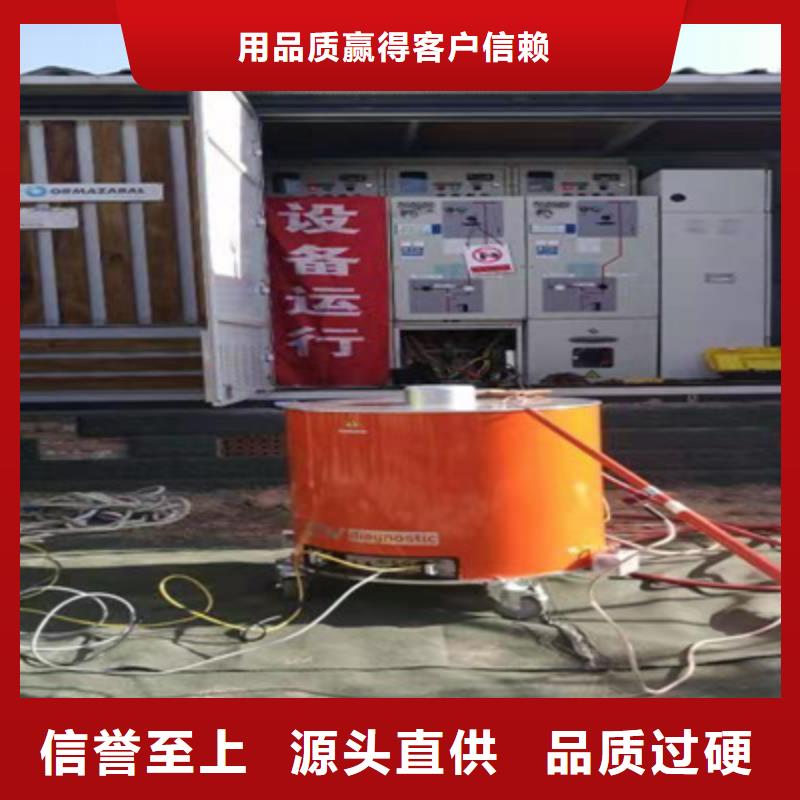

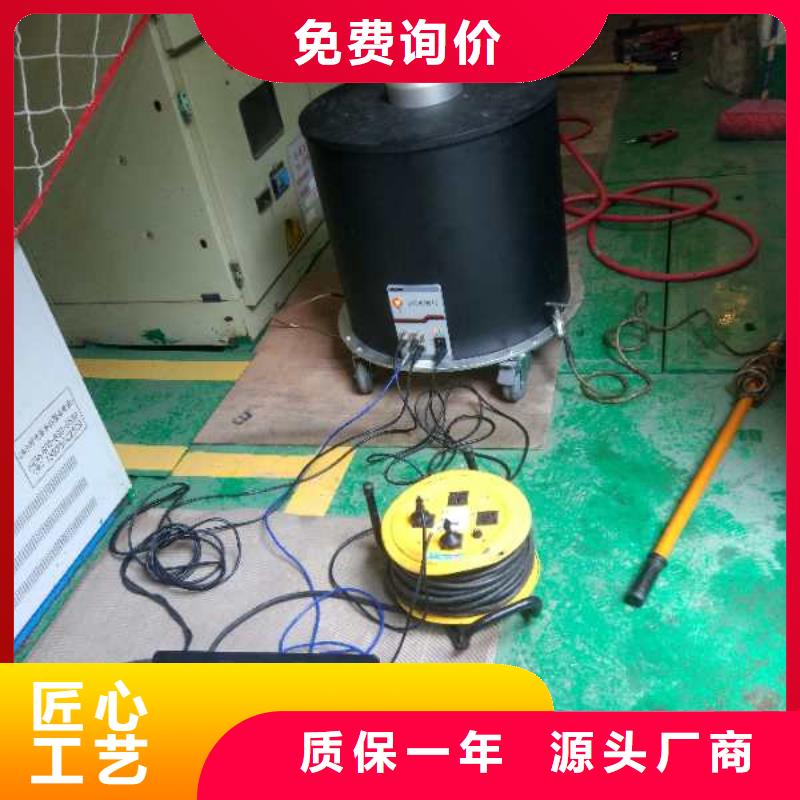

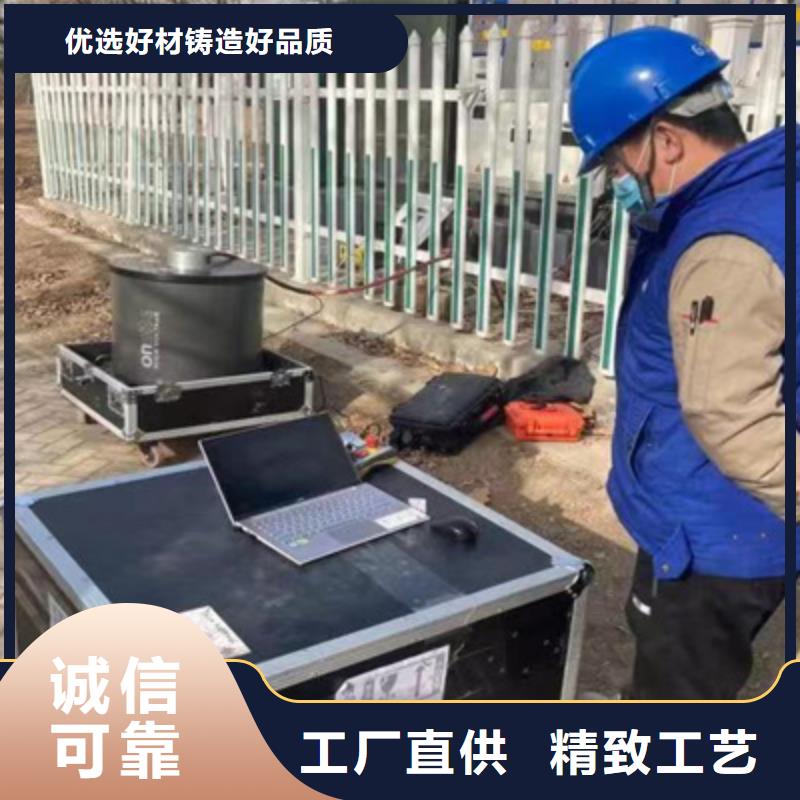

江西南昌振荡波局放耐压试验系统阻尼振荡波电缆测试系统移动式测量和诊断系统是基于阻尼振荡波技 术。它可以帮助您对电缆的状态进行诊断评估。 一般常见的电缆故障例如? 安装质量不合格? 铺设电缆是处理不当? 电缆中间接头以及终端头不合格? 电缆绝缘的老化可以被快速发现同时定位。设备内置一个高压直流电源、半导体开关和电抗器，用高压 直流电源将试品电缆充电至预定值之后，半导 体开关动作，电抗器和容性的试品电缆发生串 联谐振并在试品电缆上施加阻尼振荡的电压波形。本测试系统具有使用灵活、可批量自动测试、分析系统的特点。系统参数 10kV DAC 检测系统 35kV DAC 检测系统DAC 输出电压 30 kV (峰值) / 21,2 kV (有效值) 60 kV (峰值) / 42,4 kV (有效值)DAC 频率范围 20 Hz – 1000 Hz (参照 IEC 60060-3)测试电容范围 0,025 μF – 5 μF局放测量范围/分辨率 5 pC – 100 nC / 1 pC测量的局放带宽 100 kHz – 500 kHz (参考 IEC 60270)校准模式下的附件定位 已集成局放定位宽频, 100 kHz – 20 MHz,自适应配置输入电压 单相, 94 – 250 V, 48 – 63 Hz, 500 VA 单相, 94 – 250 V, 48 – 63 Hz, 500 VA设备尺寸直径:高度:ca. 620 mmca. 690 mm直径:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg运输方式 铝合金起重棒操作 通过网线连接笔记本远程操作或使用 wifi 无线连接软件分为测试和分析两部分，测试部分可以提供各电压等级的测试电压，同时具备自动检测的功能；分析部分包括时域反射，故障定位，PRPDA 局放模式图，兼容其他设备数据格式，可自动生成测试报告

江西南昌振荡波局放耐压试验系统在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。
